こんにちは、YAMANASHI TECHのこあきなです。
山梨の山奥で、ソーラーで電気を自給する暮らしをしています。
うちの自宅のセミオフグリッドシステムでは、リョクエン（LVYUAN）のハイブリッドインバーターHSI3000Uを使っています。3kWクラスでは価格がこなれていて、日本のDIYソーラー界隈でもよく見かける機種です。
このHSI3000U、液晶に色々な数字が出るんですが、「今、何W発電してるか」の見方でしっかりハマりました。
同じ機種を使っている方が同じ罠を踏まないように、実体験ベースで書いておきます。
僕がやった間違い：「57V × 11.6A ＝ 660W」ではない
液晶のメイン画面をボタンで切り替えていくと、左に「57V」、右に「11.6A」と表示されるページがあります。PVのランプが点いているので、「お、太陽光の電圧と電流だな。掛け算すれば発電量だ」と思いますよね。
思いますよね？ 僕は思いました。
57V × 11.6A ＝ 約660W。おお、けっこう発電してるじゃん、と。
でもこれ、間違いです。
このページに出ている2つの数字は、じつは測っている場所が違うんです。
- 左の57V → PVの入力電圧（パネル側の電圧）
- 右の11.6A → PVの出力電流（MPPT変換後、バッテリー側に流れる電流）
インバーターの中にはMPPTという仕組みがあって、パネルから来た高い電圧を、バッテリーに合う電圧まで変換しています。だから入力側の電圧と出力側の電流を掛けても、実際の電力にはなりません。
例えるなら、川の上流の水位と、下流の流量を掛け算しているようなものです。それぞれは正しい数字でも、掛けた結果には意味がありません。
うちの場合、バッテリーは24Vシステムで実測28.3Vくらい。正しく概算するなら 28.3V × 11.6A ≒ 約330W でした。思っていた数字の半分です。
正しい見方：ページ2の「PV OUTPUT KW」を直読みする
じゃあ正確な発電量はどこで見るのか。
答えは、メイン画面で「UP」「DOWN」ボタンを押して切り替わる、リアルタイムデータの「2ページ目」です。
HSI3000Uの液晶は、UP/DOWNボタンで12ページのデータを順番に表示できます。取扱説明書に一覧表が載っているのですが、発電量に関係するところだけ抜き出すとこうなります。
| ページ | 左側の表示 | 右側の表示 |
|---|---|---|
| 1 | バッテリー入力電圧 | 出力負荷電圧 |
| 2 | PVヒートシンク温度（℃） | PV OUTPUT KW（PV出力電力）← これ |
| 3 | PV入力電圧（V） | PV出力電流（A） |

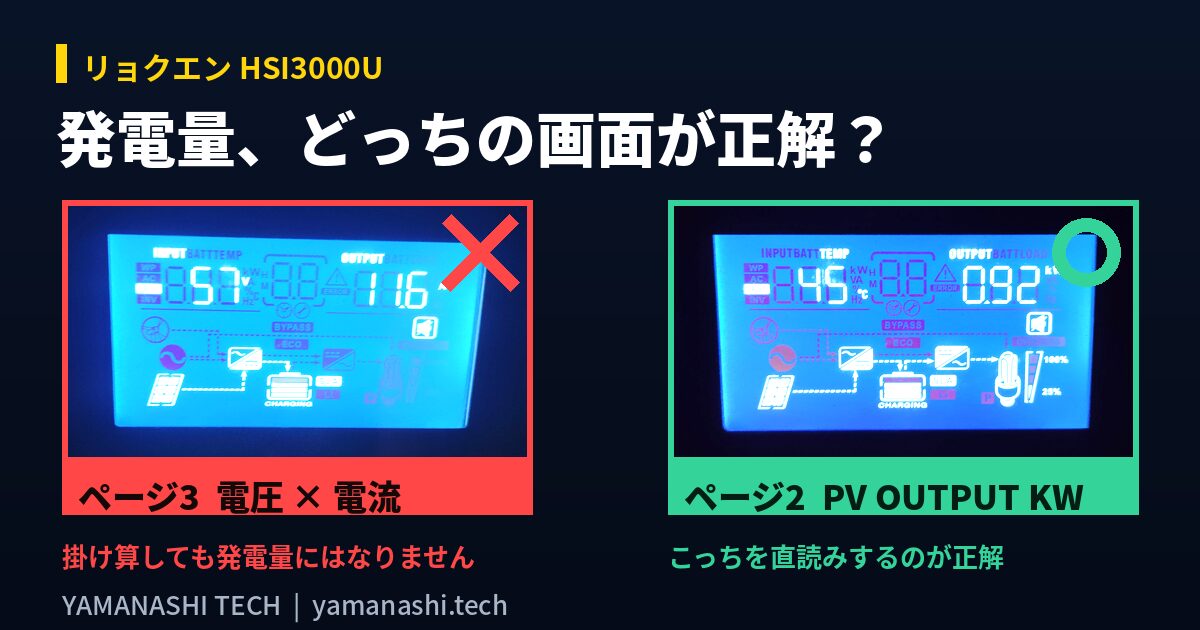

僕がハマったのはページ3でした。欲しかった答えはページ2の右側、PV OUTPUT KWです。ここだけはインバーターが計算した「今の発電電力」そのものが、kW単位で直接表示されます。
うちの実測だと、真夏の晴天11時前で「0.92kW」。つまり920Wです。掛け算いらず、これが答えです。
ついでに：取扱説明書には誤植があります
ちなみに取扱説明書のこの一覧表、ページ2の項目に「PV OUTPUT KW（PV 出力電圧）」と書いてあります。
単位がKWなのに「電圧」はおかしいので、これは誤植です。正しくは「PV出力電力」。実際に表示される数字もkW（電力）です。
説明書を読んで「あれ？」と思った方、あなたの読解力は正常です。安心してください。
HSI3000U発電量チェックの手順まとめ
同じ機種を使っている方向けに、手順だけシンプルにまとめます。
- メイン画面で「UP」または「DOWN」ボタンを押す
- 左側に「℃」表示（PV温度）が出るページで止める（＝ページ2）
- 右側の数字がリアルタイムの発電量（kW）
- ついでに左の温度も見ておくと、機器の健康状態がわかる（うちは真夏で42〜45℃でした）
電圧と電流のページ（ページ3）は、配線トラブルの切り分けには役立ちます。ただ「今何W発電してるか」を知りたいだけなら、ページ2だけ見れば十分です。
まとめ
インバーターの液晶は情報が多くて、どの数字が「答え」なのかわかりにくいです。僕みたいに電圧×電流で計算して、実際より大きい数字を信じてしまうと、システムの実力を見誤ります。
HSI3000Uの発電量は、ページ2のPV OUTPUT KWを直読み。 これだけ覚えて帰ってください。
というわけで、今回はHSI3000Uの発電量表示の正しい見方でした。
この「正しい見方」を覚えたおかげで、パネルの角度検証やトラブルの発見がスムーズにできるようになりました。その話はそれぞれ別の記事に書いているので、よかったらどうぞ。
最後まで読んでいただきありがとうございました。
今日もあなたの手で、素敵な1日を作ってくださいね。こあきなでした。
